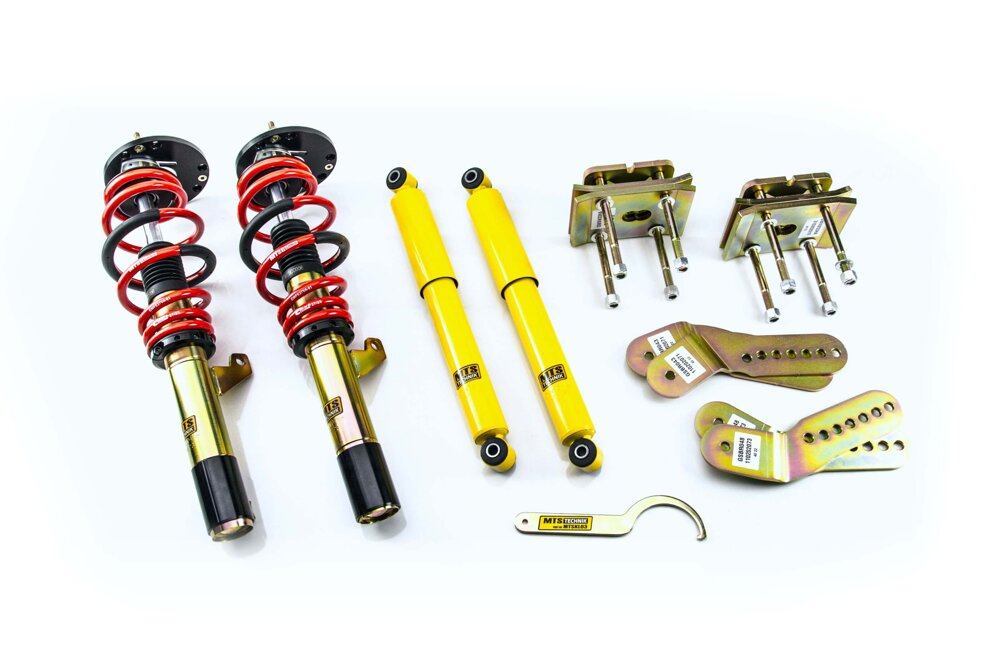

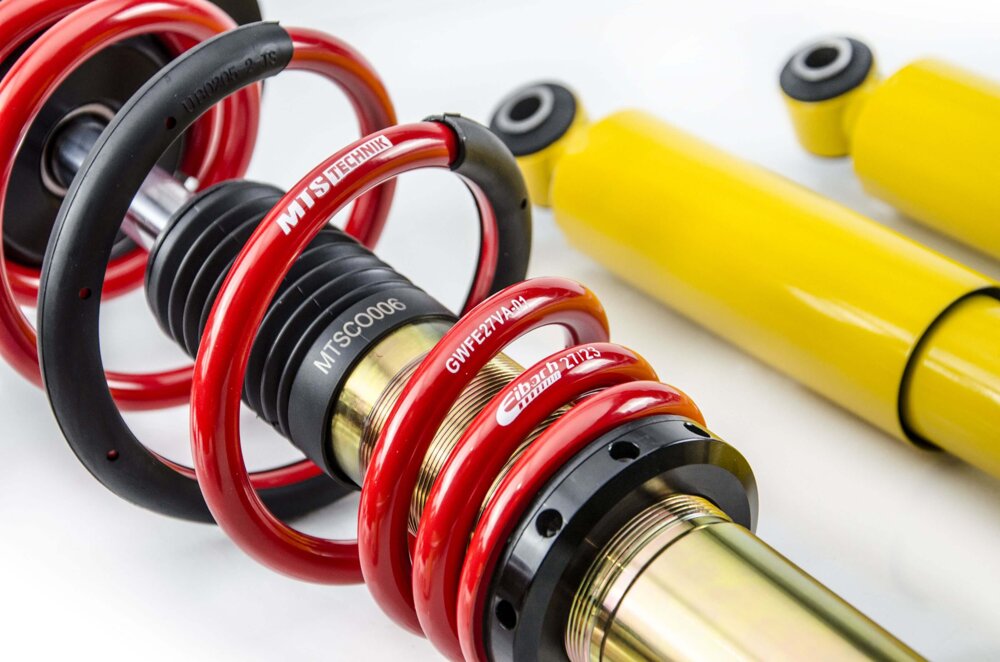

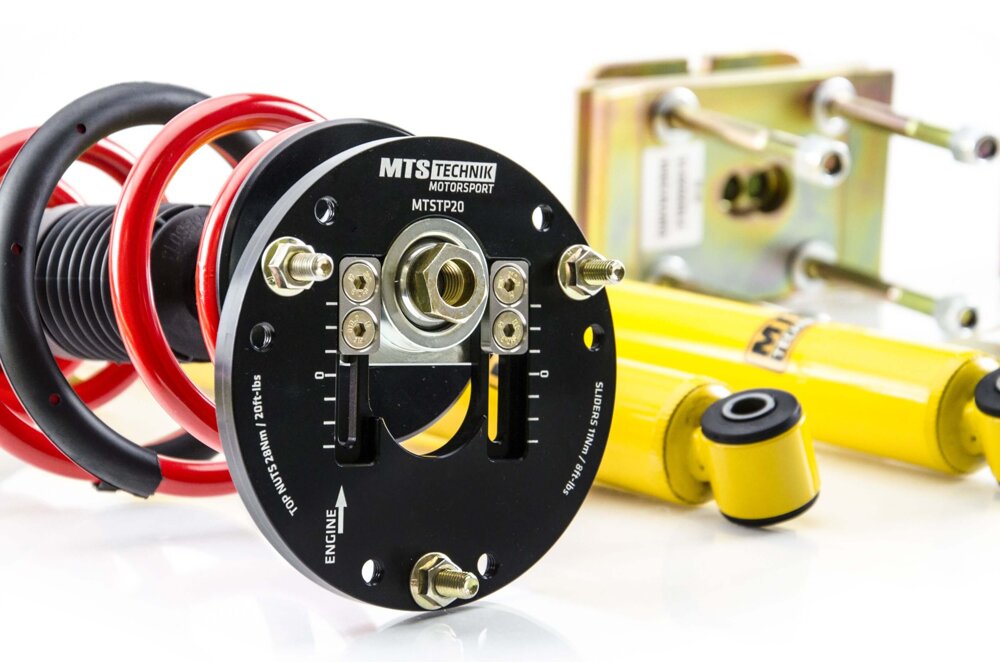

Komplet navojnog ovjesa Street MTS Technik za Volkswagen Caddy III (2K/2C), Caddy IV (SAA/SAH,SAB/SAJ) – MTSGWVW93
Nije moguće učitati dostupnost preuzimanja
Got questions?
Feel free to get in touch
Ask an expert
MTS Technik – MTSGWVW93. Kompleti navojnog ovjesa.
Tehnički podaci i zajednički uvjeti
Linija proizvoda: Street; Izvedba kućišta: zlatno; Pogon: Prednji pogon (FWD); Najveće osovinsko opterećenje sprijeda: 1076 - 1235 kg; Najveće osovinsko opterećenje straga: -1300 kg; Spuštanje sprijeda: 35 - 90 mm; Spuštanje straga: 35 - 90 mm; Podesivi gornji nosači sprijeda: da; Podesivi gornji nosači straga: ne; TÜV certifikat prema bazi dobavljača: ne.
Napomene dobavljača i uvjeti ugradnje
- 19 - Samo za vozila s jednostrukim lisnatim oprugama na stražnjoj osovini. Vozila s dvostrukim lisnatim oprugama na stražnjoj osovini moraju se preinačiti na jednostruke lisnate opruge. Za Caddy upotrijebite VW lisnatu oprugu broj dijela 2K0 511 151 N. Za Caddy Maxi upotrijebite VW lisnatu oprugu broj dijela 2K3 511 151 E.
- 21 - Ako je vozilo opremljeno serijskim sportskim ovjesom, spuštanje navedeno u ovom katalogu bit će razmjerno manje.
- 24 - Pri ugradnji kompleta ovjesa mora se provjeriti razmak između gume/naplatka i opružne noge ovjesa. Najmanji dopušteni razmak je 5mm (0,2 inch). U suprotnom upotrijebite certificirane distancere kotača.
- 3 - Podešavanje visine prednje i stražnje osovine (sprijeda kućište amortizera s navojem, a straga amortizeri, opruge i elementi za podešavanje visine).
- 44 - Stražnji element za podešavanje visine mora se ugraditi u skladu s uputama.
- 45 - Podešavanje visine prednje i stražnje osovine (sprijeda kućište amortizera s navojem, a na stražnjoj osovini priložene ploče za podešavanje + amortizeri).
- 73 - Za lakše podešavanje visine preporučujemo ukloniti element za podešavanje visine, promijeniti položaj dosjeda opruge te element za podešavanje visine ponovno ugraditi u vozilo.
- 8 - Nije za 4x4.
Pripadajuća vozila
Zajednički uvjeti i napomene iznad vrijede za sve dolje navedene izvedbe. U svakoj skupini vrijede navedeni zajednički podaci, a pojedinačne izvedbe slijede označeni redoslijed polja. Oznake HSN/TSN navedene su kao parovi, bez kombiniranja oznaka različitih vozila.
Volkswagen CADDY III Box Body/MPV (2K/2C)
Oznaka tipa vozila: 2KA, 2KH, 2CA, 2CH; Razdoblje proizvodnje: 03/04 - 03/16; Karoserija: Zatvoreni teretni prostor / monovolumen.
Redoslijed podataka: Motor / izvedba | Gorivo | Obujam motora (cm³) | Snaga (kW) | Snaga (KS) | Oznaka motora | HSN/TSN (uparene oznake).
- 1.4 | Benzin | 1390 | 59 | 80 | BUD | 0603/AJW, 0603/ASB, 0603/AUL
- 1.4 | Benzin | 1390 | 55 | 75 | BCA | 0603/082, 0603/AFZ
- 1.6 | Benzin | 1595 | 75 | 102 | BGU;BSE;BSF | 0603/088, 0603/AGA, 0603/ARX, 0603/AUH
- 1.2 TSI | Benzin | 1197 | 77 | 105 | CBZB | 0603/AVJ
- 1.2 TSI | Benzin | 1197 | 63 | 86 | CBZA | 0603/AVI
- 1.6 TDI | Dizel | 1598 | 75 | 102 | CAYD | 0603/AVL
- 1.6 TDI | Dizel | 1598 | 55 | 75 | CAYE | 0603/AVK
- 1.9 TDI | Dizel | 1896 | 55 | 75 | BSU | 0603/AGD, 0603/ARZ, 0603/AUJ
- 1.9 TDI | Dizel | 1896 | 77 | 105 | BLS;BJB | 0603/086, 0603/AGB, 0603/ARU, 0603/AUE
- 2.0 EcoFuel | CNG (stlačeni prirodni plin) | 1984 | 80 | 109 | BSX | 0603/AGO, 0603/ASA, 0603/AUK
- 2.0 SDI | Dizel | 1968 | 51 | 70 | BST;BDJ | 0603/083, 0603/AGC, 0603/ARY, 0603/AUI
- 2.0 TDI | Dizel | 1968 | 103 | 140 | BMM | 0603/AMS, 0603/ARW, 0603/AUG
- 2.0 TDI | Dizel | 1968 | 125 | 170 | CFJA | 0603/BIO
- 2.0 TDI | Dizel | 1968 | 81 | 110 | CLCA | —/—
- 2.0 TDI | Dizel | 1968 | 62 | 85 | CFHE | 0603/AVN
- 2.0 TDI 16V | Dizel | 1968 | 103 | 140 | CLCB;CFHC | 0603/AUG
Volkswagen CADDY III MPV (2K/2C)
Oznaka tipa vozila: 2KB, 2KJ, 2CB, 2CJ; Razdoblje proizvodnje: 03/04 - 03/16; Karoserija: Monovolumen.
Redoslijed podataka: Motor / izvedba | Gorivo | Obujam motora (cm³) | Snaga (kW) | Snaga (KS) | Oznaka motora | HSN/TSN (uparene oznake).
- 1.4 | Benzin | 1390 | 59 | 80 | BUD | 0603/AJU, 0603/AJV
- 1.4 | Benzin | 1390 | 55 | 75 | BCA | 0603/084, 0603/AGE, 0603/AGI
- 1.6 | Benzin | 1595 | 75 | 102 | BGU;BSE;BSF | 0603/089, 0603/AGF, 0603/AGJ
- 1.2 TSI | Benzin | 1197 | 77 | 105 | CBZB | 0603/AVA, 0603/AVB
- 1.2 TSI | Benzin | 1197 | 63 | 86 | CBZA | 0603/AUY, 0603/AUZ
- 1.6 TDI | Dizel | 1598 | 75 | 102 | CAYD | 0603/AVE, 0603/AVF
- 1.6 TDI | Dizel | 1598 | 55 | 75 | CAYE | 0603/AVC, 0603/AVD
- 1.9 D | Dizel | 1896 | 48 | 65 | 1Y | —/—
- 1.9 TDI | Dizel | 1896 | 55 | 75 | BSU | 0603/093, 0603/821, 0603/AGH, 0603/AGL
- 1.9 TDI | Dizel | 1896 | 77 | 105 | BLS;BJB | 0603/087, 0603/AGG, 0603/AGK
- 2.0 EcoFuel | CNG (stlačeni prirodni plin) | 1984 | 80 | 109 | BSX | 0603/AGM, 0603/AGN
- 2.0 SDI | Dizel | 1968 | 51 | 70 | BST;BDJ | 0603/085
- 2.0 TDI | Dizel | 1968 | 103 | 140 | BMM | 0603/AMT, 0603/AMU
- 2.0 TDI | Dizel | 1968 | 125 | 170 | CFJA | 0603/BIJ, 0603/BIK
- 2.0 TDI | Dizel | 1968 | 81 | 110 | CLCA | —/—
- 2.0 TDI 16V | Dizel | 1968 | 103 | 140 | CLCB;CFHC | 0603/AMT, 0603/AMU
Volkswagen CADDY IV Box Body/MPV (SAA/SAH)
Oznaka tipa vozila: SAA, SAH; Razdoblje proizvodnje: 05/15 - 12/20; Karoserija: Zatvoreni teretni prostor / monovolumen.
Redoslijed podataka: Motor / izvedba | Gorivo | Obujam motora (cm³) | Snaga (kW) | Snaga (KS) | Oznaka motora | HSN/TSN (uparene oznake).
- 1.6 | Benzin | 1598 | 81 | 110 | CWVA | —/—
- 1.0 TSI | Benzin | 999 | 75 | 102 | CHZG;DKRE | 0603/BYG
- 1.2 TSI | Benzin | 1197 | 62 | 84 | CYVC | 0603/BXJ
- 1.4 TSI | Benzin | 1395 | 96 | 131 | DJKD | 0603/CKQ
- 1.4 TSI | Benzin | 1395 | 92 | 125 | CZCB | 0603/BXK
- 1.6 TDI | Dizel | 1598 | 75 | 102 | CAYD | 0603/AVL
- 1.6 TDI | Dizel | 1598 | 55 | 75 | CAYE | 0603/AVK
- 2.0 TDI | Dizel | 1968 | 110 | 150 | CUUB;DFSB | 0603/BXF
- 2.0 TDI | Dizel | 1968 | 103 | 140 | CLCB;CFHC | 0603/AUG
- 2.0 TDI | Dizel | 1968 | 75 | 102 | CUUD;DFSD | 0603/BXG
- 2.0 TDI | Dizel | 1968 | 55 | 75 | DFSC;DFSF;CUUF | 0603/BXI
Volkswagen CADDY IV MPV (SAB/SAJ)
Oznaka tipa vozila: SAB, SAJ; Razdoblje proizvodnje: 05/15 - 12/20; Karoserija: Monovolumen.
Redoslijed podataka: Motor / izvedba | Gorivo | Obujam motora (cm³) | Snaga (kW) | Snaga (KS) | Oznaka motora | HSN/TSN (uparene oznake).
- 1.6 | Benzin | 1598 | 81 | 110 | CWVA | —/—
- 1.0 TSI | Benzin | 999 | 62 | 84 | DKRD | 0603/CHB, 0603/CHC
- 1.0 TSI | Benzin | 999 | 75 | 102 | CHZG;DKRE | 0603/BYC, 0603/BYD
- 1.2 TSI | Benzin | 1197 | 62 | 84 | CYVC | 0603/BSN, 0603/BSO
- 1.4 TSI | Benzin | 1395 | 96 | 131 | DJKD | 0603/CHD, 0603/CHE
- 1.4 TSI | Benzin | 1395 | 92 | 125 | CZCB | 0603/BSP, 0603/BSQ
- 1.6 TDI | Dizel | 1598 | 75 | 102 | CAYD | 0603/AVE
- 1.6 TDI | Dizel | 1598 | 55 | 75 | CAYE | 0603/AVC
- 2.0 TDI | Dizel | 1968 | 103 | 140 | CLCB;CFHC | 0603/AMT
- 2.0 TDI | Dizel | 1968 | 110 | 150 | CUUB;DFSB | 0603/BSZ, 0603/BTA
- 2.0 TDI | Dizel | 1968 | 55 | 75 | DFSF;CUUF | 0603/BST, 0603/BSU
- 2.0 TDI | Dizel | 1968 | 75 | 102 | CUUD;DFSD | 0603/BSV, 0603/BSW
